2016.03.26. SEM 전자현미경 써봄

2016.03.26.

고등학교에서 매우 자부심 가지던 그 SEM... Scanning Electron Microscope.

하지만 아무때나 쓸 수 있는 건 아니고 그냥 SEM을 경험해보는? 그런 창체가 열린다.

사용한 지 너무 오래돼서... 닦아내야됨. 심지어 치우고 가지고 않았다 이 선배들!

킴테크에 박박 문지르면

요렇게 깨끗해지지요.

쓴 휴지는

손에 쥐고 장갑을 말아서 처리한다.

카본 테이프 잘라서

붙이고

시료를 얹는다. 소청룡탕과 타이레놀. 한의대 간다고 뭔 저런 짓을 했나 싶다ㅋㅋㅋㅋ

준비된 시료들! 이걸 우리가 시료를 각각 정하기엔 시간이 너무 오래걸렸을 것 같은데... 그냥 이거 두 개만 봤나?

생물 조직을 했어도 재밌었을텐데 좀 아쉽긴 하다.

바로 관찰할 수 있는 건 아니고... 금박 코팅 해야지.

방전을 위해.

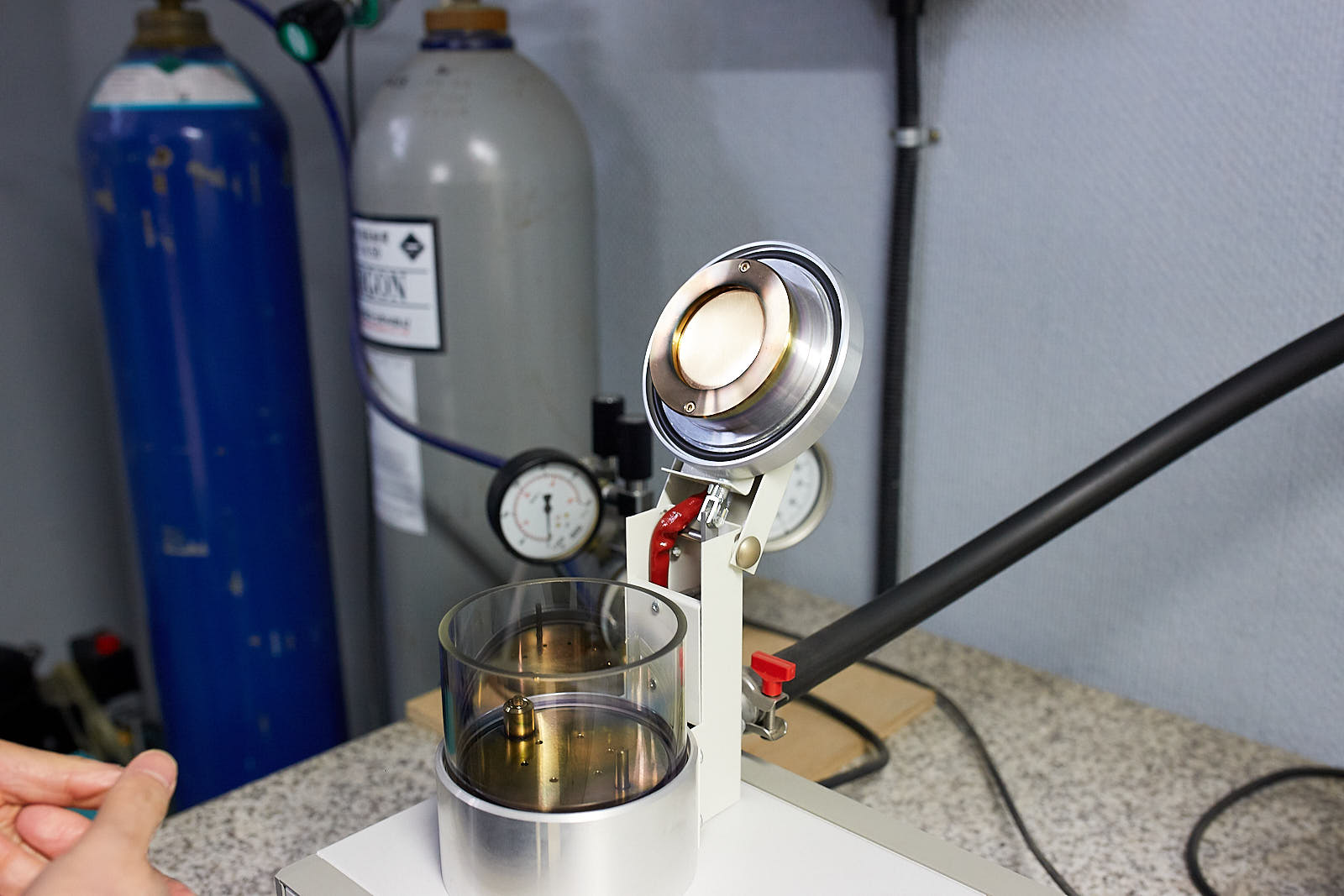

뚜껑이 무거우므로 두 손을 사용해 조심조심.

시료 네 개구나.

자 여기서 상식으로 일아보는 시료 코팅 목적!

시료 표면에 전도성을 줘서 SE(2차 전자) 효율을 증가시키고, 전자선으로부터 시료 표면을 보호한다.

Main Valve open하고 chamber 열어서 샘플 넣었으면

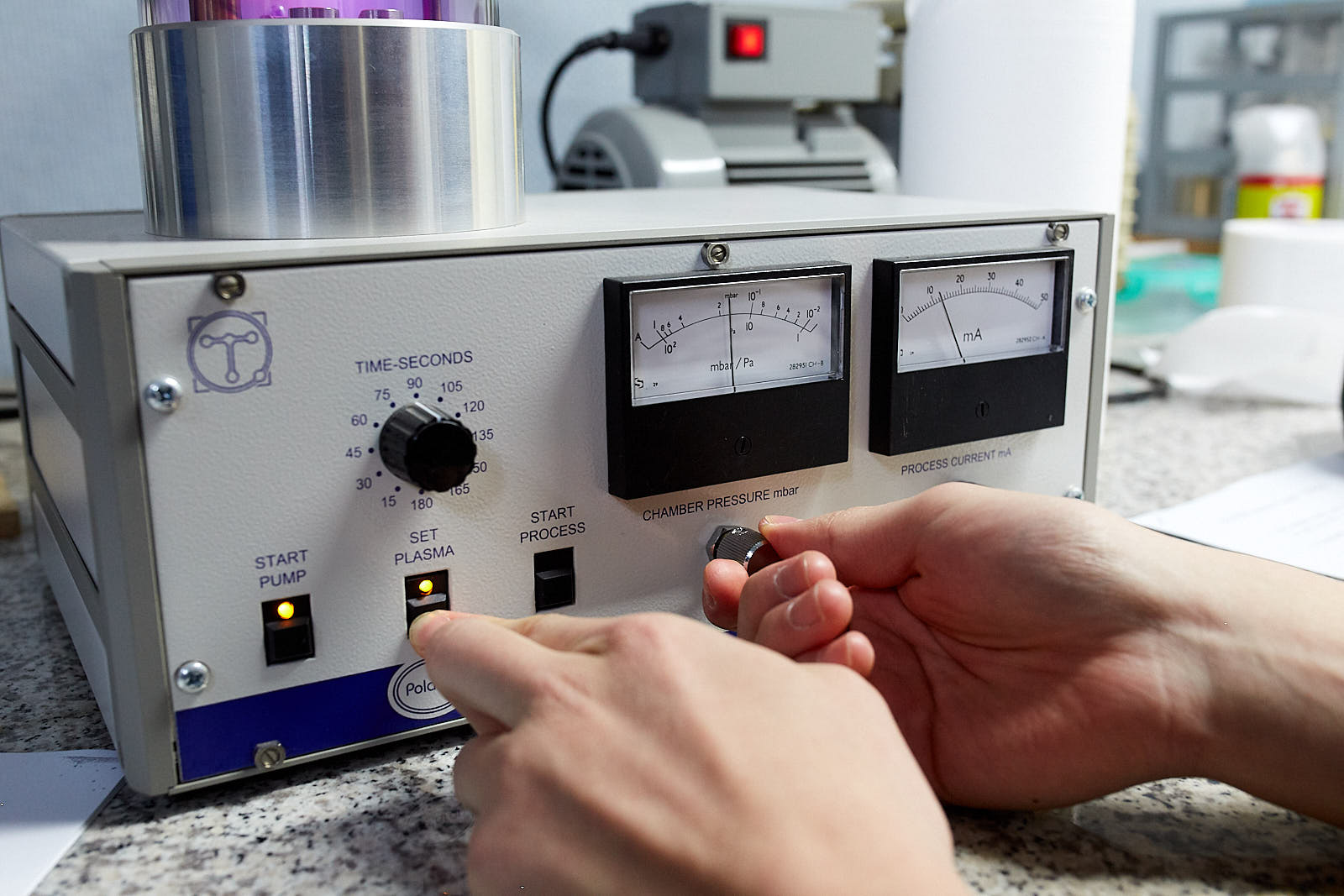

파워 ON, SET PLASMA 누름. 보통 생물은 240초, 금속은 120초 처리.

진공 7-10PA 되고 discharge 버튼 ON 하면...!

짠! Discharge current를 15mA 되게 설정. 이보다 낮으면 조절레버를 Low로, 높으면 High쪽으로.

플라즈마~~

경희대에도 없다는 SEM... 을 위한 금박 입히는 거ㅋㅋ

이거 안 하면 전자들이 난리부르스 하나?

끝나면 Main valve 닫고 power off.

이야... 이게 주사전자현미경이로구나ㅋㅋ 보고서 쓰고 했는데 SEM vs. TEM, 작동법 뭐 그런 뻔한 얘기.

SEM은 본체가 좌우 두 파트인데 경통 부위는 고전압상태에서 전자를 발생, 이거 수렴시키는 집속렌즈 2개, 표본 위를 주사하는 편향코일, 표본에 초점을 맞춰 전자를 집속시키는 대물렌즈. 본체는 표본에서 나오는 신호를 검출하고 증폭해서 이미지 만드는 음극관(CRT)이다.

전원 켜는 것도 멋있어ㅠ 수냉(water circulator)과 UPS까지 달린 어마어마한 놈이다.

들뜬 나ㅋㅋ

물건이 물건인 만큼 가동하는 데 오래걸린다. 한 번 켜고 끄는 것도 일일듯. 일단 전압도 엄청 높고... 걍 그렇다! 초록색이 지금 준비된 것들.

안은 이렇게 졸라 멋있게 생겼다.

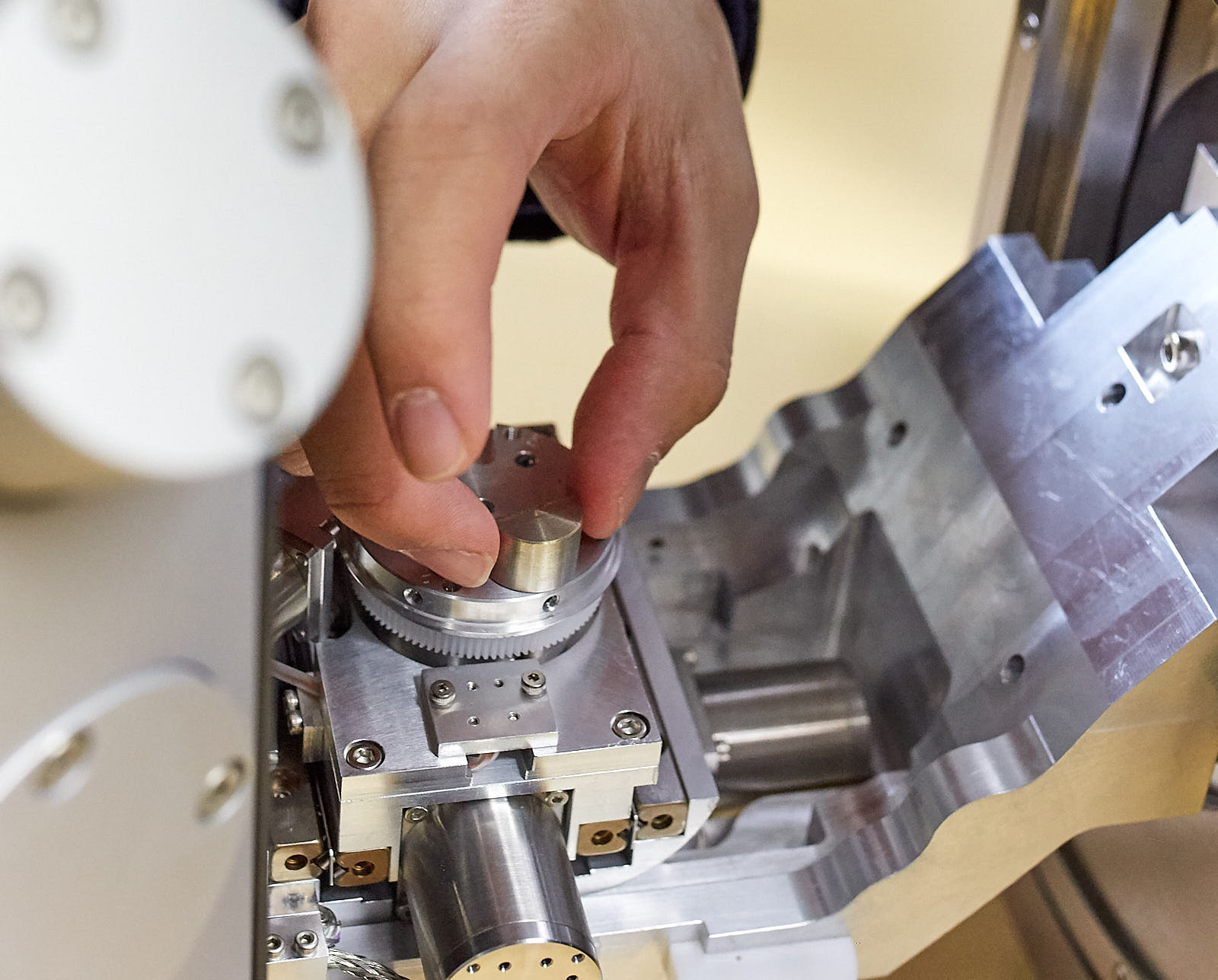

시료를 하나하나 설치하고

도라이버로 조인다. 안 움직이게ㅋㅋ

시료가 놓일 수 있는 위치 7곳.

아따 준비하는 것도 오래걸리지요?

기압 낮추는 중.

ㅎㄷㄷ... 저게 소청룡탕이구나. SEM으로 한약재가루 본 건 아마 울나라서 내가 최초일듯ㅋㅋㅋㅋ 한의사가 누가 이걸 하노. 사실 별 의미 없는 것 같기도 하다. 입자 모양이 목의 간질간질함을 결정하려나?

안 그래도 이모가 어릴 때 콩가루 맥였다가 호되게 당해서 제형에 좀 민감하긴 하다.

스캐닝하면서 보는거라 조금만 옆으로 드래그해도 다시 로딩한다. 옆에 실시간으로 기압이랑 전압 등 표시되는 게 인상적이었음. 다산관 건물이 후져서 전압이 넉넉하지 않은 것 같기도 하고?

한때 학교 건물에 에어컨 설치하지 못하는 게 전력수급능력 부족 때문이라는 루머가 있었는데 SEM까지 돌리는 거 보면 그건 개소리같다.

다들 뭔지 모르지만 열심히 보는 중ㅋㅋ

파일은 이렇게 확대 비율 따라서 이름 지어놓는 게 편하다.

500, 1000, 3000배?

음 정확한 확대 비율은 모르겠는데 축적이 있다. 신기하구먼... 전기 등 시설이 완벽하지 않아서 극한으로 확대하면 화질이 떨어진다.

이건 치윤이 작품인데 이 이상 확대하면 망한다. 뭐지? 생긴건 킴테크에 뭐 올려놓은 것 같은데...

PCJ, hyoso, Woo

다른 작품도 함 구경해보시라~

이 아래로는 선배들이 예전에 촬영한 것들같음. 그래서 퀄리티가 훨씬 좋다...ㅋㅋ

Zebra fish, 나방, 왕잠자리

머리카락

머리카락 진짜 신기하다...ㅋㅋ

뭐, 이걸 어디 대단한 연구에 쓰진 않았지만 즐거운 경험이었습니다!

P.S. 결과물 사진 찾으려고 하드 뒤적이다가 알았는데 이거 무슨 수업이 아니라 전동성쌤이 주도하는 동아리 (무려 과학탐험대...;;)에서 한 거였다ㅋㅋ 쌤 감사합니다~
